ЛОМО ВК-1/2
Катушечный видеомагнитофон
ЛОМО ВК-1/2
| Разработчик | ЛОМО |
|---|---|
| Главный конструктор | М. Г. Шульман |
| Год разработки | 1970 г. |
| Производитель | ЛОМО |
| Начало производства | 1971 г. |
| Объем производства | 7943 шт. |

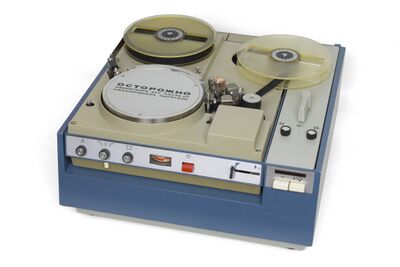

ЛОМО ВК-1/2 — первый малогабаритный носимый видеомагнитофон, серийно выпускавшийся в СССР. Разработан в 1970 г. в ЛОМО, главный конструктор — М. Г. Шульман. ВМ использует т.н. «полукадровый» метод — наклонно-строчная запись одного поля осуществляется одной видеоголовкой, при этом вторая видеоголовка участвует только в воспроизведении и повторно считывает то же поле, образовывая, таким образом, один полный кадр. Видеомагнитофон состоит из двух разъединяемых функциональных блоков, способных работать независимо — стационарной части с шасси и переносного ЛПМ. Первый (вместе с ЛПМ) осуществляет воспроизведение, запись и перемотки в стационарном режиме, отсоединяемый же блок с лентопротяжным механизмом позволяет работу в автономном режиме, но только в режиме записи.
Ещё одна уникальная особенность ВК-1/2, выделяющая его среди остальных видеомагнитофонов — возможность заправки и воспроизведения как видеолент шириной 12,7 мм, так и аудиолент 6,35 мм, линейная скорость воспроизведения при этом одинакова и составляет 9,53 см/сек.

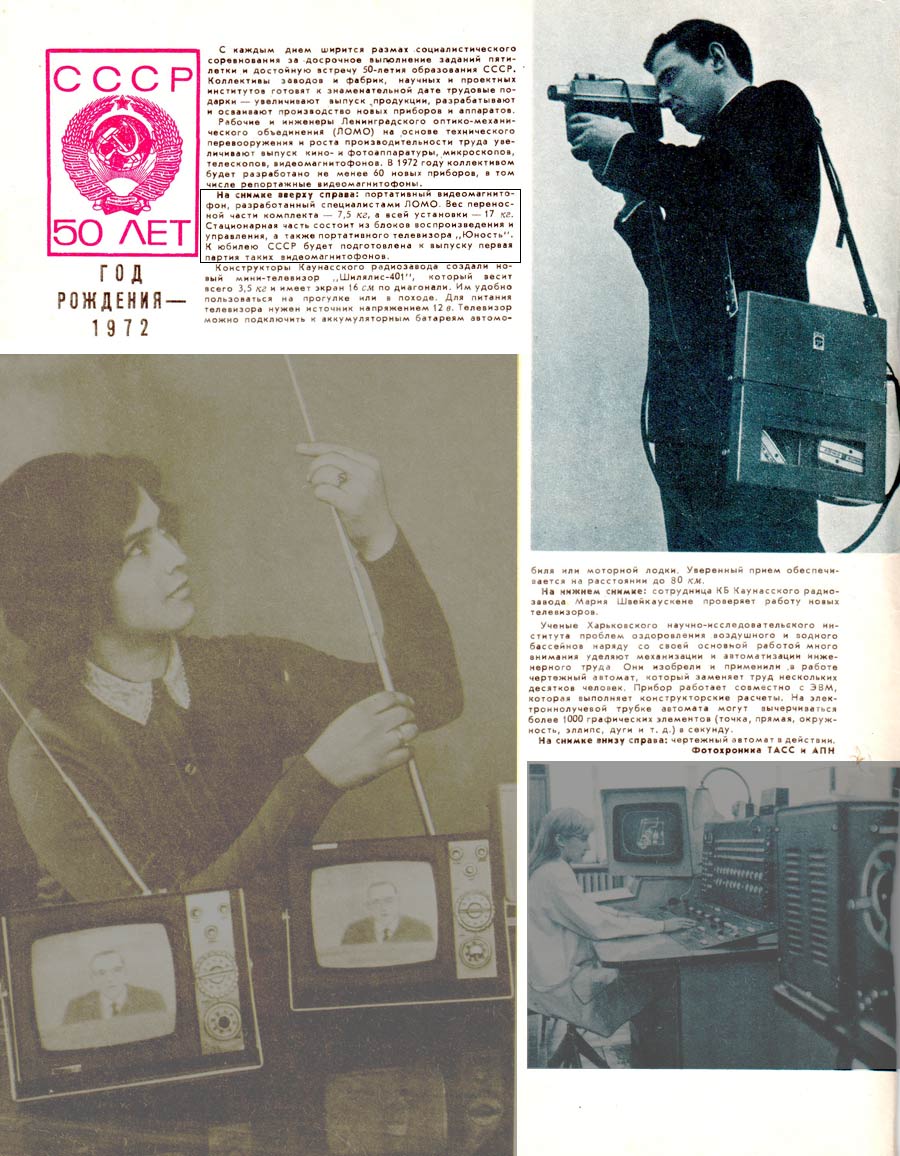

Комплекс «ВМ ЛОМО», в который входил видеомагнитофон, также комплектовался телекамерой «Взор» и телевизором «Юность-2».
На базе ЛОМО ВК-1/2 была создана цветная версия — ВК-ЦТ, однако в серию она не пошла.
Галерея
Серийные образцы
Опытные образцы
Документация
- Техническое описание и инструкция по эксплуатации (с сайта www.rw6ase.narod.ru)
- Альбом электрических схем (за предоставленную копию огромная благодарность помощнику генерального директора АО «ЛОМО» Лазарю Залманову)
Статьи
- Малогабаритный видеомагнитофон ЛОМО типа ВК-1/2 М. Г. Шульман, В. А. Костин, Е. Н. Никонов, М. П. Баронин — «Техника кино и телевидения» : журнал. — 1972. — № 1. — С. 38—45.
- Кинотелевизионный съемочный комплекс «Союз» Ю. М. Британ, М. Ш. Гольцер, О. Г. Гудков, Л. Д. Либерзон, В. В. Коваленко, И. М. Пономарев, А. И. Поташников, В. Л. Трусько — «Техника кино и телевидения» : журнал. — 1975 — № 10.
- Видеомагнитофоны для телевизионного вещания и прикладных ТВ систем Л. Н. Баланин — «Вопросы радиоэлектроники, серия Техника телевидения» : журнал. — 2010 — № 1 — С. 82—95.
- Упоминание в газете «За индустриальные кадры» 18 ноября 1976 — № 44.
- Упоминание в журнале «Радио» 1972 — № 7.
Патенты
- Патент №209530 «Способ магнитной записи и воспроизведения телевизионного сигнала»
- Патент №285279 «Малогабаритный видеомагнитофон»
Благодарности
Команда проекта «Видачество» выражает благодарность за возможность подготовить данную статью:
- Музей АО «ЛОМО» в лице Залманова Л. С. за доступ к архивным материалам
